1、填空题  依据氧化还原反应：2Ag+(aq) + Cu(s) == Cu2+(aq) + 2Ag(s)设计的原电池如图。 请回答下列问题

（1）电极X的材料是___________；电解质溶液Y是_____________；
（2）银电极为电池的_______极，发生的电极反应为_____________________； X电极上发生的电极反应为_________________；
（3）外电路中的电子是从____________电极流向___________电极。

2、选择题   氢氧燃料电池是一种高效、环境友好的发电装置，它是以铂作电极，KOH溶液作电解液，总反应为：2H2 + O2 = 2H2O，正极反应为：O2 + 2H2O + 4e- = 4OH-下列叙述不正确的是（　　）

A．H2通入负极区
B．O2通入正极区

C．负极发生氧化反应
D．正极发生氧化反应

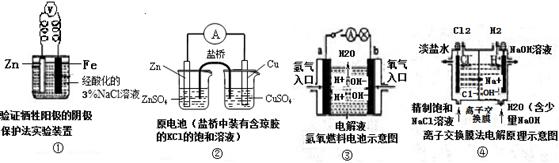

3、选择题  观察下列几个装置示意图，有关叙述错误的是（????）

A．装置①中烧杯内中加入黄色的K3[Fe(CN)6]溶液，一段时间后看不到Fe电极附近有蓝色沉淀生成，该装置可看作金属的析氢腐蚀
B．装置②盐桥中的Cl—向硫酸铜溶液移动
C．装置③中外电路电流方向：b极 →a极
D．装置④中阳极反应：2 Cl——2e- = Cl2 ↑

4、选择题  美国海军海底战事中心与麻省理工大学共同研制成功了用于潜航器的镁—过氧化氢燃料电池系统。其工作原理如图所示。以下说法中错误的是?????????????

A．电池的负极反应为：Mg – 2e－= Mg2＋
B．电池的正极产生的还原产物是水
C．电池工作时，H＋向负极移动
D．电池工作一段时间后，溶液的pH增大

5、选择题  利用反应：2Ag（aq）+Fe（s）=Fe2+（aq）+2Ag（s）设计原电池并用它作电源进行电解的装置如图所示．NaCl溶液的体积为200mL，假设反应产生的气体全部放出，且反应前后溶液体积的变化忽略不计．下列有关叙述错误的是（　　）
A．电极A应该用Fe作材料，B是AgNO3溶液，电极C周围溶液变红
B．A、C两极都发生氧化反应，C电极反应式为：2H++2e-=H2↑
C．银电极变粗，为电源的正极，A电极反应式为：Fe-2e-=Fe2+
D．当析出Ag21.6g时，NaCl溶液的pH是反应前的2倍
