3、选择题  任何氧化还原反应都可以设计成半电池，两个半电池连通即可形成原电池。某同学设计了如图所示的装置，则该原电池负极的电极反应式为

[? ]
A. Fe3++e-=Fe2+
B. Fe2+-e-=Fe3+
C. Sn4++2e-=Sn2+
D. Sn2+-2e-=Sn4+

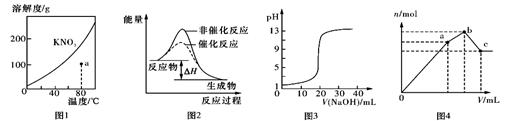

4、选择题  下列图示与对应的叙述不相符的是

A．图1表示KNO3的溶解度曲线，a点所示的溶液是80℃时KNO3不饱和溶液
B．图2表示某放热反应分别在有、无催化剂的情况下反应过程中的能量变化
C．图3表示0.1000mol/LNaOH滴定20.00 mL 0.1000mol/L醋酸的滴定曲线
D．图4表示向NH4Al(SO4)2溶液中逐滴滴入Ba(OH)2溶液，体积V与沉淀n的变化

5、选择题  某位同学利用家中废旧材料制作了一个可使玩具扬声器发出声音的装置，如图。下列有关该电池工作时的说法错误的是(　　)

A．铝罐将逐渐被腐蚀
B．电子流向为铝质汽水罐→导线→扬声器→导线→炭棒
C．食盐水中的Na＋向炭棒移动
D．炭棒上发生的反应为：2H＋＋2e－=H2↑
