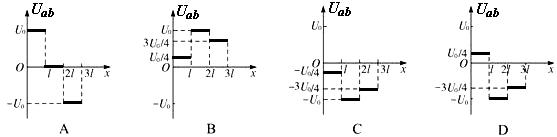

1、选择题 如图所示,由粗细均匀的电阻丝制成的边长为l的正方形线框abcd,其总电阻为R,现使线框以水平向右的速度v匀速穿过一宽度为2l、磁感应强度为B的匀强磁场区域,整个过程中ab、cd两边始终保持与磁场边界平行。令线框的cd边刚好与磁场左边界重合时t=0,电流沿abcda流动的方向为正,u0=Blv。线框中a、b两点间电势差uab随线框cd边的位移x变化的图象正确的是(?)
2、计算题 如图,足够长的光滑平行金属导轨MN、PQ固定在一水平面上,两导轨间距L=0.2m,电阻R=0.4Ω,电容C=2F,导轨上停放一质量m=0.1kg、电阻r=0.1Ω的金属杆CD,导轨电阻可忽略不计,整个装置处于方向竖直向上B=0.5T的匀强磁场中。现用一垂直金属杆CD的外力F沿水平方向拉杆,使之由静止开始向右运动。
(1)若开关S闭合,外力F恒为0.05N,求CD运动的最大速度;
(2)若开关S闭合,使CD以(1)问中的最大速度匀速运动,现使其突然停止并保持静止不动,求在CD停止下来后,通过导体棒CD的电荷量;
(3)若开关S闭合,使CD以(1)问中的最大速度匀速运动,现突然断开开关S并同时撤去外力F,求CD棒从断开开关到停止运动的过程中通过CD棒的电荷量及CD滑过的距离。
3、选择题 法拉第发现了电磁感应现象之后,又发明了世界上第一台发电机──法拉第圆盘发电机,揭开了人类将机械能转化为电能并进行应用的序幕.法拉第圆盘发电机的原理如图所示,将一个圆形金属盘放置在电磁铁的两个磁极之间,并使盘面与磁感线垂直,盘的边缘附近和中心分别装有与金属盘接触良好的电刷A、B,两电刷与灵敏电流计相连.当金属盘绕中心轴按图示方向转动时,则
A.电刷B的电势高于电刷A的电势
B.若仅将电刷A向盘边缘移动,使电刷A、B之间距离增大,灵敏电流计的示数将变大
C.若仅将滑动变阻器滑动头向左滑,灵敏电流计的示数将变大
D.金属盘转动的转速越大,维持其做匀速转动所需外力做功的功率越小
4、选择题 如图,空间某区域中有一匀强磁场,磁感应强度方向水平,且垂直于纸面向里,磁场上边界b和下边界d水平。在竖直面内有一矩形金属线圈,线圈上下边的距离很短,下边水平,线圈从水平面a开始下落。已知磁场上下边界之间的距离大于水平面a、b之间的距离。若线圈下边刚通过水平面b、c(位于磁场中)和d时,线圈所受到的磁场力的大小分别为Fb、Fc和Fd,则
[? ]
A.Fd>Fc>Fb
B.Fc<Fd<Fb
C.Fc>Fb>Fd
D.Fc<Fb<Fd
5、选择题 如图甲中abcd为导体做成的框架,其平面与水平面成θ角,质量为m的导体棒PQ与ab、cd垂直且接触良好,回路的电阻为R,整个装置放于垂直框架平面的变化的磁场中,磁感应强度B随时间变化规律如图乙所示,棒PQ始终静止,在时间0~t0内,棒PQ受到的静摩擦力的大小变化是
[? ]
A.一直增大
B.一直减小
C.先减小后增大
D.先增大后减小
