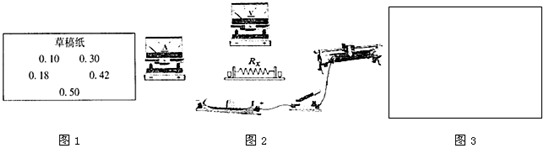

1、简答题  在测量某一定值电阻Rx阻值的实验中，张楠同学选定了如图所示的器材进行实验．实验过程中，由于李骅同学的疏忽，做完实验后他才发现，把测量的电流值都写在如图1所示草稿纸上而忘记填人记录表格中．

参考答案：（1）电阻一定时，电流跟电压成正比，电压增大，电流增大，把草稿纸上的电流值对应填入表格中．
实验次数12345电压U/V0.51.01.52.02.5电流I/A0.100.180.300.420.50（2）根据欧姆定律：R=UI．R1=U1I1=5Ω；R2=U2I2=1.00.18=5.5Ω；R3=U3I3=5.0Ω；R4=U4I4=4.76Ω；R5=U5I5=5.0Ω；.R=R1+R2+R3+R4+R55=5.1Ω
（3）电压表与未知电阻并联，滑动变阻器按一上一下的原则串联在电路中，滑动变阻器滑片向左移动时电压表示数变小说明电路中的电流变小、滑动变阻器接入电路的电阻变大即右下方接线柱必须接入电路中．如下左图所示



（4）改变电阻两端的电压来改变通过的电流，以达到多次测量取平均值的目的，减小误差．
（5）这是一道开放性试题，只要电路图设计符合题目要求，能达到实验目的即可．
如：若电源电压恒定，用电阻箱R代替滑动变阻器，同时撤去电流表，可以使用电压与电阻箱的阻值的比值表示电流，根据I=UR，先把电压表接在电阻箱上，测量完毕后，再接在待测电阻上，测量完毕后，根据R=UI即可求出R的阻值．如上右图是两种参考电路图．
故答案为：（1）表略；（2）5.1Ω；（3）连接图见上；（4）改变电阻两端的电压来改变通过的电流，以达到多次测量取平均值的目的，减小误差．（5）见上图．

本题解析：

本题难度：一般

2、实验题  有一待测电阻Rx（阻值约5Ω左右），实验室提供的器材有：
A．直流电流表A（0~100mA，内阻为25Ω）
B．直流电压表V（0~3V，内阻为5kΩ）
C．滑动变阻器R1（0~20Ω，1A）
D．滑动变阻器R2（0~1kΩ，0.1A）
E．电源（电动势约为3V，内阻不计）? F．开关和若干导线
（1）若要求在实验中待测电阻两端的电压从0开始变化，滑动变阻器应选用?（填仪器代号），

（2）实验时，某同学使用的是多用电表直流电流档来测电流，示数如图乙所示（丙为指针所在区
域部分的放大图），读数为?mA。

参考答案：（1）? C ；实验电路图如下?（2）? 72mA?

本题解析：
试题分析: 由于要求电压从0变化，故滑动变阻器应用分压式，应选阻值小的变阻器C.
于电流表和电压表内阻即为确定值，可将电表内阻考虑在内，若用电流表内接法，则待测电阻与电流表串联最大电压为U=(+)=3V，与电压表量程相同，此时应有=+，故应用电流表内接法，电路图如上图所示；
电流表的读数为I=36×mA=72mA

本题难度：一般

3、填空题  要测定一个自感系数很大的线圈L的直流电阻，实验室提供如下表的器材。
小题1:实验时，要求两个电表的调节范围尽可能大，请将图中的电路图补充完整；
小题2:实验结束时，应先断开开关__⑥__（选填“S1”或“S2”）；
小题3:为了提高实验精度，电路图中的电阻R应选择定值电阻? ⑦?（选填“R1”或“R2”）；
小题4:选择合适的电阻后，表A1和表A2的读数分别为I1、I2，多次测量描绘出I1——I2图象（如图所示），则利用图象可求出电感线圈的电阻RL=? ⑧?Ω。

器材	规格
待测线圈L	阻值约为2Ω~3Ω，额定电流为2
电流表A1	量程为0.6A，内阻为2Ω
电流表A2	量程为3A，内阻约为0.4Ω
滑动变阻器R′	阻值为0~10Ω
定值电阻R1	R1=8Ω
定值电阻R2	R2=160Ω
电池组E	电动势为9V，内阻很小

参考答案：
小题1:如图所示

小题2:S2
小题3:R1
小题4:2.5Ω（2.3Ω~2.6Ω）

本题解析：
(1)题目中要求两个电表的调节范围尽可能大，因此用滑动变阻器的分压接法，电流表的示数可以从零开始变化。
(2)?若先断开开关，由于断电自感，线圈L中产生很大的自感电动势，在与线圈相连的开关，电阻R 以及电流表A1构成的回路中产生的感应电流容易烧坏电流A1
(3)?待测线圈的阻值约为2Ω~3Ω，额定电流为2，因此待测线圈两端的最大电压为6V，那么如果选R2=160Ω，通过电流表A1的最大电流为,测量范围太小，与题目要求不符。
(4)由电路的串并联关系可得：①? ,②
由①②得,图像的斜率?③,所以从图像上任取两点求斜率代入③就可求出线圈L的电阻。

本题难度：简单

4、实验题  在“描迹法描绘电场中的等势线”的实验中
（1）平板上从下至上放上白纸，______纸和______纸，然后将它们固定．
（2）在右图中，A、B是两个电极，a、b、c、d、e是五个基准点，若电流从(+)流入电流计G时，指针向（＋）侧偏转，现在实验中，当探针Ⅰ接触基准点d，另一探针Ⅱ接触P点时，电流计G的指针向（－）侧偏转，为了尽快探测到d点的等势点，探针Ⅱ应由P点逐渐地________．

A．向上移动? B．向下移动? C．向左移动? D．向右移动．

参考答案：
（1）复写纸，导电纸?（2）D

本题解析：
略

本题难度：一般

5、实验题  在“描绘小灯泡的伏安特性曲线”的实验中备有下列器材：
A．小灯泡（3.8 V，1.5 W）
B．直流电源（电动势4.5 V，内阻约0.4 Ω）
C．电流表（量程0~500 mA，内阻约0.5 Ω）
D．电压表（量程0~5 V，内阻约5000 Ω）?
E．滑动变阻器R1（0~5 Ω，额定电流2 A）
F．滑动变阻器R2（0~50 Ω，额定电流1 A）
G．开关一个，导线若干

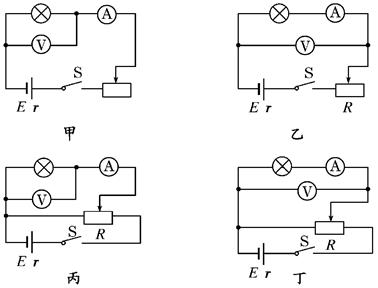

如果既要满足测量要求，又要使测量误差较小，应选择如下图所示的四个电路中的?，应选用的滑动变阻器是?（选填R1或R2）。

参考答案：丙?；?R1

本题解析：由于小灯泡的电阻与电流表内阻相当，所以电流表采用外接法，要求测量误差较小，滑动变阻器应该采用分压连接以获得多组数据，此时的滑动变阻器选择阻值较小的
点评：本题难度较小，该实验有些连接方式是固定不变的，由于小灯泡电阻较小，所以电流表必须采用外接法，由于要描点连线，所以要多测量几组数据，滑动变阻器采用分压连接

本题难度：一般
