1、实验题 用下列器材,测定小灯泡的额定功率(2)
A.待测小灯泡,额定电压6V,额定功率约为3W
B.电流表:量程0.6A、内阻约为0.5Ω
C.电压表:量程3V、内阻为5kΩ
D.滑动变阻器R:最大阻值20Ω、额定电流1A
E.电源:电动势10V、内阻很小
F.定值电阻:R0=10kΩ
G.开关一个,导线若干
(1)画出实验电路图
(2)实验中,电压表的示数应调为?V
2、实验题 一个未知电阻Rx,阻值大约为15kW-20kW。为了较为准确的测定其电阻值,实验室中有如下器材:
电压表V:(量程3V、内阻约为3kW)、(量程15V、内阻约为15kW)
电流表A1:(量程200mA、内阻约为100W)
电流表A2:(量程5mA、内阻约为10W)
电流表A3:(量程0.6A、内阻约为1W)
电源:电动势为3V
滑动变阻器R:最大阻值为200W
开关S
(1)在实验中电压表量程应选___________,电流表应选___________。
(2)为了尽可能减少误差,请你在虚线框中画出本实验的电路图。
3、实验题 用多用电表的欧姆挡测量阻值约为几十kW的电阻Rx,以下给出的是可能的操作步骤,其中S为选择开关,P为欧姆档调零旋钮,把你认为正确的步骤前的字母按合理的顺序填写在下面的横线上_________________________。
a.将两表笔短接,调节P使指针对准刻度盘上欧姆档的零刻度,断开两表笔
b.将两表笔分别连接到被测电阻的两端,读出Rx的阻值后,断开两表笔
c.旋转S使其尖端对准欧姆档?1k
d.旋转S使其尖端对准欧姆档?100
e.旋转S使其尖端对准OFF档,并拔出两表笔。

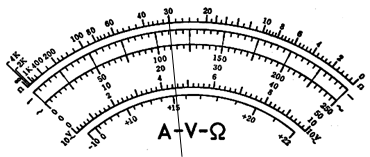

某次测量指针位置如右图所示,则被测电阻的阻值约为_______________W。
4、实验题 在“研究电磁感应现象”的实验中,可利用右图所示器材,研究在不存在相对运动的情况下能否产生感应电流。
(1)请用笔画线代替导线,将实验所用电路连接好(部分导线已经连好);
(2)若连好电路后,在闭合开关瞬时,发现电流表指针向右偏,则在断开开关的瞬时,电流表指针将向?(填“左”或“右”)偏;当滑动变阻器的滑片向右滑动时,电流表指针将向?(填“左”或“右”)偏。

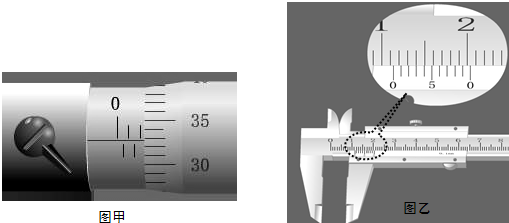

5、填空题 (1)图甲的螺旋测微器的读数是______mm;图乙的游标卡尺的读数是______mm.
(2)某兴趣小组为了测量一待测电阻Rx的阻值,准备先用多用电表粗测出它的阻值,然后再用伏安法精确地测量.实验室里准备了以下器材:
A.多用电表
B.电压表Vl,量程3V,内阻约5kΩ
C.电压表V2,量程15V,内阻约25kΩ
D.电流表Al,量程0.6A,内阻约0.2Ω
E.电流表A2,量程3A,内阻约0.04Ω
F.电源,电动势E=4.5V
G.滑动变阻器Rl,最大阻值5Ω,最大电流为3A
H.滑动变阻器R2,最大阻值200Ω,最大电流为1.5A
I.电键S、导线若干

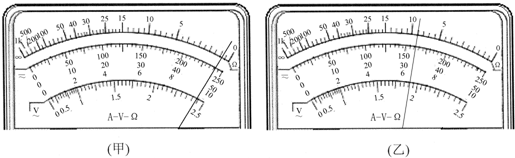

①在用多用电表粗测电阻时,该兴趣小组首先选用“×10”欧姆挡,其阻值如图(甲)中指针所示,为了减小多用电表的读数误差,多用电表的选择开关应换用______欧姆挡;
②按正确的操作程序再一次用多用电表测量该待测电阻的阻值时,其阻值如图12(乙)中指针所示,则Rx的阻值大约是______Ω;
③在用伏安法测量该电阻的阻值时,要求尽可能准确,并且待测电阻的电压从零开始可以连续调节,则在上述提供的器材中电压表应选______;电流表应选______;滑动变阻器应选______.(填器材前面的字母代号)
④在虚线框内画出用伏安法测量该电阻的阻值时的实验电路图.
