1、实验题  在描绘小灯泡的伏安特性曲线的实验中，实验室备有下列器材供选择：
A．待测小灯泡“3.0 V、1.5 W”?
B．电流表(量程3 A，内阻约为1 Ω)
C．电流表(量程0.6 A，内阻约为5 Ω)?
D．电压表(量程3.0 V，内阻约为10 kΩ)
E．电压表(量程15.0 V，内阻约为50 kΩ)
F．滑动变阻器(最大阻值为100 Ω，额定电流50 mA)
G．滑动变阻器(最大阻值为10 Ω，额定电流1.0 A)
H．电源(电动势为4.0 V，内阻不计)?
I．电键及导线等
(1)为了使实验完成的更好，电流表应选用____________，电压表应选用____________，滑动变阻器应选用____________。(只需填器材前面的字母即可)
(2)请在虚线框内画出实验电路图。

2、实验题  在测定金属丝电阻率的实验中，金属丝长约0.8m，直径小于1mm，电阻在5Ω左右，实验步骤如下：
(1)用螺旋测微器测量金属丝直径如图，则图中读数为?；

(2)用伏安法测量金属丝的电阻R。试把图中所给的器材连接成测量R的合适的线路。图中电流表的内阻接近lΩ ，电压表内阻为几千欧，电源的电动势为3V ，变阻器的阻值为0Ω~10Ω 。
(3)闭合电键后，发现电路有故障（已知电源、电表和导线均完好，电源电动势为E）：
a．若电流表示数为零、电压表示数为E，则发生故障的是?（填“待测金属丝”“滑动变阻器”或“电键”）。
b．若电流表、电压表示数均为零，该同学利用多用电表检查故障。先将选择开关旋至?档（填“欧姆×100”“直流电压10V”或“直流电流2.5mA”），再将红表笔连接电源正极进行排查。

3、计算题  某同学设计了一个如图 7所示的实验电路，用以测定电源电动势和内阻，使用 的实验器材为：待测干电池组（电动势约 3V）、电流表（量程 0.6A，内阻小于 1Ω）、电阻箱（0～99.99Ω）、滑动变阻器（0～10Ω）、单刀双掷开关、单刀单掷开关各一个及导线若 干。考虑到干电池的内阻较小，电流表的内阻不能忽略。


（1）该同学按图 7 连线，通过控制开关状态，测得电流表内阻约为 0.20Ω。试分析该测量 产生误差的原因是_________________________________________。
（2）简要写出利用图 7 所示电路测量电源电动势和内阻的实验步骤：
①_______________________________________________________________________；
②_______________________________________________________________________；
（3）图 8 是由实验数据绘出的图像，由此求出待测干电池组的电动势 E＝____________V、内阻 r＝_____________ Ω。（计算结果保留三位有效数字）

4、简答题  如图所示，电路中R0为定值电阻，R为滑动变阻器，总阻值为R，当在电路两端加上恒定电压U，移动R的滑片，可以改变电流表的读数范围为多少？

5、实验题  （8分）某同学通过实验测定一个阻值约为5Ω的电阻Rx的阻值。
现有电源（4V，内阻可不计）、滑动变阻器（0~50Ω，额定电流2A），开关和导线若干，以及下列电表：
A．电流表（0~3A，内阻约0.025Ω）
B．电流表（0~0.6A，内阻约0.125Ω）
C．电压表（0~3V，内阻约3kΩ）
D．电压表（0~15V，内阻约15kΩ）
（1）为减小测量误差，在实验中，电流表应选用______，电压表应选用______（选填器材前的字母）；
（2）下图为该实验电路图的一部分，请将其补画完整。

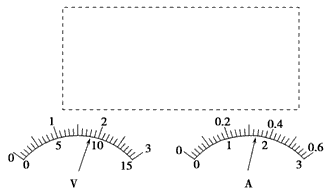

（3）接通开关，改变滑动变阻器阻值，并记录对应的电流表示数I、电压表示数U。某次电表示数如图所示，可得该电阻的测量值Rx==________Ω（保留两位有效数字）。由于电表是非理想仪表，实验中电阻的测量值略________（选填“大于”或“小于”）真实值。
